Инструкция к системе умягчения и обезжелезивания воды Waterboss

Примечание: это руководство по применению и установке устройства,

подходит к таким моделям умягчителей воды: 700, 900 и 950.

Не смешивайте разные виды солей

1. Следите за тем, чтоб уровень соли всегда был выше уровня воды. Для удобства  всегда наполняйте резервуар до конца в случае повторного наполнения его солью. Используйте чистую солевую таблетку. Не используйте каменную соль!

2.Вы можете использовать заменитель (например хлорид калия) вместо таблетированной соли. Если Вы сначала используете соль, то в любой момент

Вы с легкостью можете переключить устройство на использование заменителя – или наоборот. Если вместо соли Вы используете хлорид калия, повысьте регулятор твердости до 12% (увеличьте до 1.12). Не используйте хлорид калия если в воде есть железо или марганец.

3.Вы можете дезинфицировать Ваше устройство с помощью 5.25% расствора гипохлорита натрия, который содержится в хозяйственном отбеливающем веществе (светло-зеленого цвета). Для дезинфекции устройства, добавьте 4.0 капель отбеливающего вещества в соляной раствор или в резервуар. Чтоб начался процесс, резервуар должен быть наполнен водой. Начинайте ручную очистку.

4.Защищайте своё устройство, в том числе и дренажную линию, от переохлаждения.

5. Не трогайте устойство во время  выкачивания воды, либо же подсоединения труб. После завершения всех работ, откройте кран с холодной водой и не подключайте устройство до тех пор, пока вода не станет чистой. (См. Шаги Инсталяции и Запуска)

6.Чтоб Ваше устройство функционировало правильно, придерживайтесь всех действенных и эксплуатационных инструкций по обращению.

Параметры эффективности:

Оценка эффективности этих устройств была проведена согласно NSF/ANSI 44.

Установленная эффективность является действенной при условии специального

дозирования соли на 8 галлонов в минуту (30 л/мин).

Модель      Номинальная эффективность   Дозировка соли    Вместительность в дозе

700                         784 грамма/кг                               0,45 кг                          356 грамма

900                         798 грамма/кг                               0,45 кг                          362 грамма

950                         784 грамма/кг                               0,45 кг                          356 грамма

7. Модель 950 содержит медь/цинк и углеродистые связи. Эти модели имеют

ограниченный срок эксплуатации и нуждаются в замене, в случае утраты своих функций.

8.Все устройства сертифицированы и проверены на состав бария и натрия 226/228 согласно / 44. Каждая система должна находиться в положении “Сервис”, чтобы обеспечить максимальную редукцию бария и радиума 226/228.

Проверьте перед установкой:

• Качество воды – если вода содержит песок, серу, бактерии, железо, танины, морские водоросли, масла, кислоты или другие необычные вещества. Необходимо осмотреть воду до того, как она попадет в устройство. Если, конечно, данное устройство не расчитано на работу с такими веществами. Покупка и установка соответствующего водного фильтра необходима.

Модель 900-IF – Уменьшает состав железа, марганца, сульфид водорода и бактерии железа.

Модель 900-NF – Регулирует низкий уровень pH в воде до антикоррозийного состояния.

• Железо – это общая проблема во многих устройствах водоснабжения. Важно знать, какое именно железо и какое  количество  находится в вашем устройстве водоснабжения.

1.При работе с умягчителем воды необходимо использовать только  двухвалентное железо, которое также называется “чистая вода” или растворённое железо.

2.Трехвалентное железо нерастворимое и его частицы могут случайно засорить  канифолиевую прослойку. Лучше всего пропустить воду через фильтр пока она не достигла аппарата для умягчения воды.

3.Органическое или бактериальное железо присоединено к остальным компонентам воды. Допольнительная обработка необходима для того, чтобы утранить этот вид железа.

4. Коллоидное железо нерастворимое, хотя и находится в состоянии суспензии. Умягчитель воды не устраняет этот вид железа.

Если ваше устройство содержит трехвалентное железо, используйте доступные в материальном плане очистители с канифолиевой прослойкой каждые 6 месяцев.

Следуйте инструкции указанной на контейнере. Вам также необходимо повысить в настройках жесткость воды до 5 гранов в галоне на каждый 1 мг/л трехвалентного железа.

• Характеристики воды – Модели 700, 900 и 950 для нормального функционирования нуждаются в уровне pH 7 или выше. Также, необходимо сделать тест на определение уровня железа. Модель 900-NF Acid Neutralizing Filter регулирует уровень pH и подводит его к уровню 6.3 и выше.
• Жесткость воды – двойная проверка жесткости воды с помощью тестовых полосок поможет определить, готово ли Ваше устройство к работе.

Модель 950 подходит для воды не содержащей железа и жесткостью больше чем 35 гранов на галон (600мг/л).

Модель 700 для жесткости больше 70 гранов на галон (1,200 мг/л).

Модель 900 для жесткости больше 90 гранов на галон (1,540 мг/л). (см. Приложение.)

• Давление воды – не меньше чем 20  и не больше чем 120  фунтов на квадратный дюйм (174 – 8.4 бар). Давление должно быть устойчивым. Если оно превышает 90 фунтов на квадратный дюйм необходим регулятор двления.
• Дебит воды – рекоммендовано минимум от 2.4 галлонов (9л) (700 и 900) до 3.0 галлонов (11.4 л) (950) в минуту или равный этому обратный поток воды из Вашего устройства.
• Температура воды – не меньше чем 40° и не больше чем 120º F (6º-49º C).
• Водосток – Присоедените устройство к соответствующей трубе, в половой сток или к мойке, что будет соответствовать местным и государственным нормам. (см. Шаги инсталляции.)
• Электричество – трансформатор оснащён стандартным питанием в 115 вольт, 60 циклов для размещения в Северной Америке или 220 вольт, 50 циклов для размещения за пределами Северной Америки.

Предостережения

Следует делать:

1.Соблюдайте все государственные, местные, строительные, сантехнические и электрические предостережения.

2. Протестируйте качество воды с помощью специальных полос, которые прилагаются. Получите отчет по качеству вашей воды.

3. Установите умягчитель перед установкой водонагревателя.

4. После установите цистерну (бак) с давлением на воду из скважины или колодца.

5. Установите редукционный клапан, если давление на входе превышает 90 (6,2 бар)

6.

7.  Закрепите дренажную линию и дренажное выходное отверстие (см.Шаги по установке)

8. Установите минимум от 8 до 10 футов (от 2,4 до 3,0 м) 3/4-дюймовой трубки от выходного отверстия устройства на входе в водонагреватель.

Не следует делать:

1.Не устанавливать устройство, если перечень пунктов не является удовлетворительным (см. Проверь

2. Не устанавливайте, если  температура воды в выходном или входном отверстии превышает 120 ° (49 ° С).

3.

4. Не размещайте устройство близко к стенке, чтобы не мешать слюсарно-водопроводным настройкам (см.

5. Правильно подсоедините  входное и выходное отверстие. Внимательно смотрите куда показывает стрелка.

6.Не подключайте штекер в розетку, у которой есть выключатель.

7. Не соединяйте вместе сток и сливное отверстие (см.

8.Не используйте для очистки воду, которая может содержать опасные элементы или элементы неизвестного качества без специальной  преждевременной обработки и дезинфекции.

9.  Не переохлаждайте место (помещение), в котором находится устройство.

Подготовьте место для размещения

A. Освободите и очистите  площадь, где будет стоять умягчитель.

B. Отключите электричество и водоснабжение к водонагревателю. Для газовых водонагревателей, включите функцию "PILOT".

C. Проверьте входное отверствие, чтоб убедиться, что труба не забита известью, железом или другими субстанциями. Проведите очистку либо замените забитую трубу.

D. Убедитесь, что входное и выходное отверстия подходят по всем стандартным параметрам местной сисетмы водоснабжения.

E. Проверьте, чтобы стрелки на клапане шунта были в том направлении, в котором должна двигаться вода (вход-выход).


Осторожно: Не подсоединяйте трубы в противоположном направлении.

F. Размесите устройство в нужном Вам месте, следуя пункту 1.

Шаги по установке и процедура  запуска

Протестируйте воду

A. Протестируйте воду с помощью дополнительных полос, которые прилагаются к устройству. Получите отчет о состоянии воды.

Выключите водоснабжение

A. Выключите водоснабжение.

B. Откройте краны с горячей и холодной водой, чтоб произошла разгерметизация труб.

Соедините трубы

 A. Поднимите и удалите колпак клапана.

B. Qest фитинги. Qest соеденительные фитинги прилагаются к устройству. Qest фитинги помогают быстро и легко собрать устройство (3/4-дюймовый медный фитинг или 3/4-дюймовая пластиковая труба).

Убедитесь, что 3 компонента (1: фланец, 2: стопорное кольцо, 3: нейлоновый рукав) правильно,  поочередно установлены в трубу. (см. Рис.2)

Примечание: Не используйте тефлоновую ленту или шпаклевку с Qest фитингами.

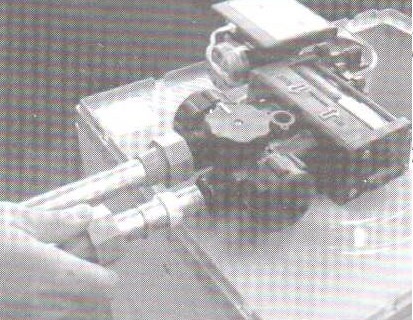

C. Подсоедините водные трубы в соответствии с местными стандартами водоснабжения (см. Рис.3).  Не перетягивайте пластиковую резьбу.

Примечание: Смотри Обязательные процедуры по слесарным работам, чтобы получить информацию о фитингах и присоединенных пластиковых трубах.

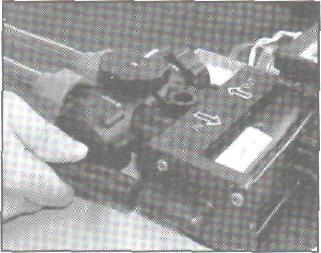

D. Проверьте направление стрелок на клапане, чтобы убедиться, что вода пойдёт в нужном направлении.

Внимание: Не перепутайте направление движения воды!

Шаги по установке и процедура запуска

Подсоедините дренажную трубу

Дренажная труба выталкивает использованную воду назад, в цикл обновления.

A.  Подсоедините дренажную трубу к наконечнику (как показано на рис. 5) с разъемом не меньше ½ дюймов (размер не может быть уменьшен). Эта труба идет в наборе с устройством.

B.  Проложите дренажную трубу к половому стоку, к стиральной машинке или другому удобному резервуару         для принятия воды. Эта дренажная труба должна проводить кротчайший путь к подходящей трубе.

C. Дренажная труба должна быть поднята на 8 футов (2,4 м) от выпускного отверстия на устройстве, в то время, когда вода достигает давления 40 пси(2,8 баров) или больше.

D. Если труба около 7,6 м или длиннее, Вам следует уменьшить её до
¾ дюймов. Конец дренажной трубы должен быть одинаковым или ниже, чем высота контрольного клапана.

Предостережение: Дренажная труба не должна быть загнутой, закрученной или повреждённой.

Прогоните воду по трубам

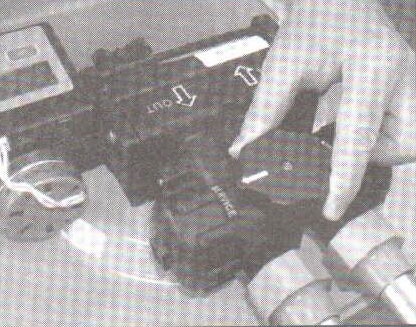

A. Поставьте устройство в позицию обводного канала  и включите  центральное водоснабжение. (см. Рис. 6)

B. Откройте ближайший кран с холодной водой, чтобы прогнать её через водопровод и избавить от паяльного флюса, воздуха или других посторонних субстанций.

Шаги по установке и процедура запуска

Проверьте на утечку воды

A. Закройте все краны.

B.        Проверьте все трубы и соединения на утечку воды.
Если утечка воды обнаружена:

1. Отключите центральное водоснабжение

2.Откройте кран холодной воды для разгерметизации труб

3. Закройте кран, чтоб избежать сифонирования

4.Почините все неисправности связанные с утечкой воды

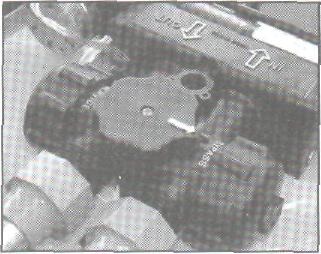

5. Разместите обводной канал в позиции "Service" и подключите к устройству (см. Рис. 7)

6.Откройте кран с холодной водой, чтоб выпустить воздух из трубы

7.Закройте кран и перепроверьте устройство на утечку воды

Подсоедините трансформатор

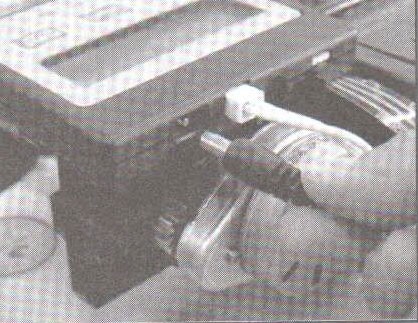

A. Подключите шнур питания трансформатора к задней части регулятора (см. рис. 8)

B.        Вставьте трансформатор в розетку (см. Рис. 9)

C.Убедитесь, что выходное отверстие не управляется выключателем вкл./выкл.

Промывка устройства

A. Откройте кран с холодной водой и оставьте  стекать на 20 мин. или пропустите 72 галона (273 л) воды через устройство.

B. Контролируйте поток воды с помощью индикатора потока waterMizer™ на дисплее.


Использование контроллера

Умягчитель/детали

Корпус/Крышка

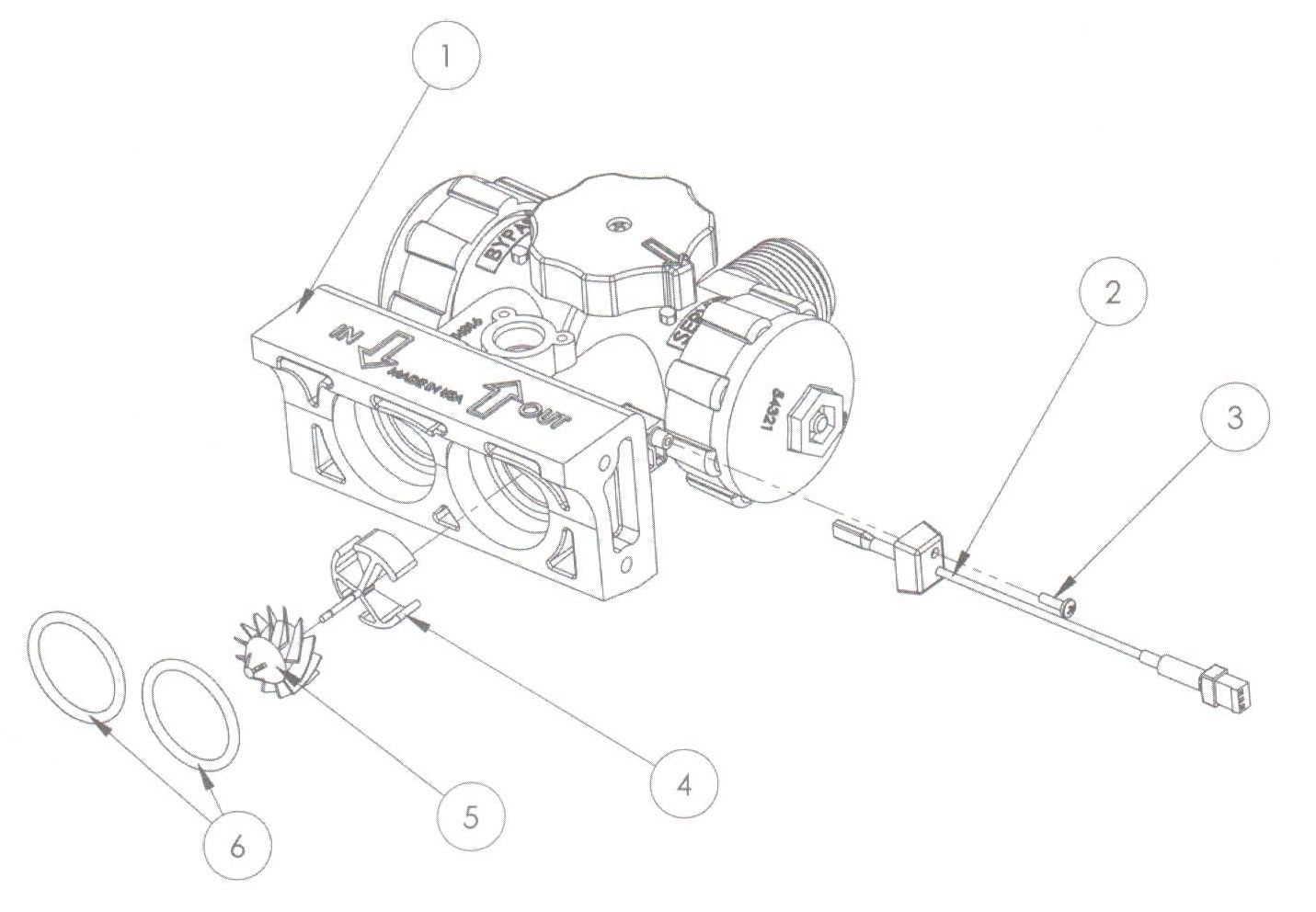

Байпас
